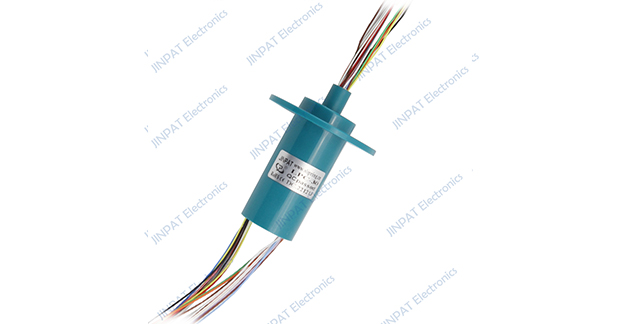

Los anillos colectores de tapón de la serie LPC-30 tienen una longitud de 49,6~62,3 mm con 30 canales, y adoptan un proceso de tratamiento de superficie de alto estándar nacional, alta precisión de diseño, aspecto compacto y fácil instalación. Los contactos son de oro con oro para garantizar una resistencia de contacto extremadamente baja y una larga vida útil, especialmente adecuados para sistemas pequeños y medianos para transmitir señales de control débiles. Los anillos colectores pueden suministrarse con distintas combinaciones de vías eléctricas, como vídeo, control, detección, grado de estanqueidad, Ethernet industrial, etc.
Si tiene requisitos especiales, póngase en contacto con nosotros inmediatamente para que nuestros ingenieros de ventas puedan recomendarle modelos de anillos colectores o diseñar anillos colectores personalizados para usted.
Electrónica y electricidad |
Mecánica |
|||
Circuitos |
Total |
30 CKT |
Velocidad de trabajo |
0~300rpm |
Detalle |
30×2A |
Ruido eléctrico |
≤35mΩ |
|
Tensión nominal |
0~240VAC/DC |
Material de contacto |
De oro a oro |
|
Rigidez dieléctrica |
≥500VAC@50Hz |
Material de la carcasa |
Plásticos técnicos |
|
Resistencia del aislamiento |
≥1000MΩ@500VDC |
Longitud del cable |
Estator:250±5mm Rotor:250±5mm |
|
|
Medio ambiente |
Observaciones |
|||
Temperatura de trabajo |
-20°C~+60°C |
Aplicación |
/ |
|
Humedad de trabajo |
≤60%HR |
Otros |
/ |
|
IP |
IP40 |
/ |
||
LPC-30 Esquema
LPC-30YB Esquema
Ventajas y características:
★ Adopta la tecnología nacional líder JUN de tratamiento de superficies de alto nivel industrial, la estructura interna es más precisa y compacta.
★ Adopta el diseño de contacto de oro con oro para garantizar la estabilidad y la vida útil del equipo, que se utiliza principalmente en los campos civil y comercial.
★ Funcionamiento suave, estructura compacta, bajo par, compatible con el protocolo de bus de datos.
★ Se utilizan cables de colores a ambos lados de los cables del estator y del rotor para simplificar la conexión del circuito.
★ Anillo conductor con diseño de ranura en V en ángulo de 90 grados para una rotación suave, bajo par y bajo ruido eléctrico.
Ámbito de aplicación:
★ Cabezales
★ Robótica
★ Equipos médicos
★ Antena de radar
★ Mesa giratoria
★ Equipos de exposición
★ Equipos de pruebas eléctricas
★ Pequeños aerogeneradores
★ Equipos de vigilancia de seguridad por circuito cerrado de televisión
★ Equipos de control de fabricación y procesamiento
